ワイヤーメッシュケーブルトレイ は非常に効率的で、柔軟で、構造的に安定したケーブル管理システムです。 オープンメタルワイヤーメッシュ構造を採用し、優れた耐力を確保しながら、優れた換気性能を実現します。 このようにして、ケーブルの寿命を延ばし、ケーブル性能を維持し、ケーブル管理の効率を高め、それによってケーブルシステムの信頼性と安全性を確保します。
そのオープンデザインは、ケーブルレイアウトとその後のメンテナンスを大幅に容易にし、ケーブルの検査、設置、交換をより迅速かつ簡単にします。 現在、電気通信室、風力発電所、機械設備、工場ケーブルなど、さまざまな業界や分野で広く使用されています。
特徴
仕様
| 高さ (mm) | 幅 (mm) | 長さ (m) | ワイヤー直径 | 素材 | 表面処理 |
|---|---|---|---|---|---|
| 50 | 50、100、150、200、300、400、450、500、600 | 3 | 3.5–6 (共通ワイヤー直径は5mmです) | 炭素钢、アルミ合金、ステンレス钢 | 粉末コーティング、電気亜鉛メッキ、溶融亜鉛メッキ、事前亜鉛メッキ |
| 100 | 100、150、200、300、400、450、500、600 | ||||
| 150 | 150、200、300、400、450、500、600 | ||||
注:
|
|||||

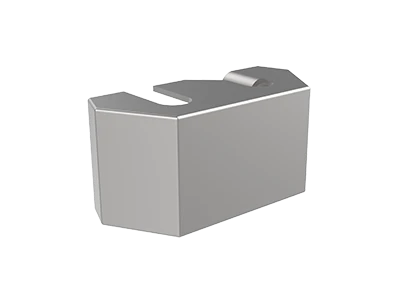

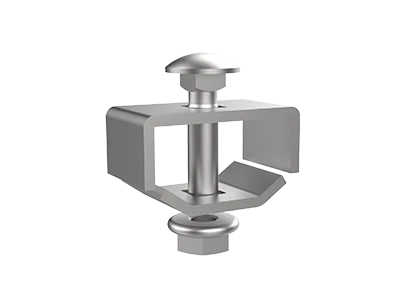

主な部品
インストール & 関连アクセサリー
床面積を占有しないという利点により、天井の高い場所に適しており、床の清掃やメンテナンスに役立ちます。 設置中は、構造の耐荷重がケーブルトレイとその荷重を支えることができるようにする必要があります。
短いケーブルラン、または壁に沿った配線が必要な場所に適しています。 通常、さまざまなタイプのファスナーと拡張ボルトを使用してケーブルトレイを固定するため、取り付けが簡単かつ迅速になります。
それは一般的に機器で見られます-密集した地域または壁や天井が使用できない場所。 床ボルトを使用してケーブルトレイを固定することにより、その安定性が保証されます。 さらに、床取り付けには、キャビネットトップ設置と床下設置の2つの特別な設置方法が含まれます。
アプリケーション
産業施設
商業ビル
パワーシステム
通信分野
石油化学
