ファイバーケーブルトレイ–,迅速かつ管理可能な光ファイバーケーブル環境の作成

ファイバーケーブルトレイ ジャンパーを他のケーブルから分離し、ジャンパーの多方向ルーティングをサポートし、ジャンパーの曲げ半径を確保しながら物理的な損傷からジャンパーを保護し、冗長なジャンパーのストレージを提供します。 これにより、パッチパネルから光伝送機器まで、通信室での光ファイバーの効率的で柔軟なルーティング管理が提供されます。 すべてのコンポーネントはPVCやABSなどの難燃性材料でできていますが、ファイバーを保護する主要コンポーネントであるチューブはポリプロピレン (PP) でできており、極端な環境での安全性を確保し、GB/TのFV-0グレード標準に準拠しています。2048–2008、有毒ガスの発生を効果的に防ぎます。

Fiber cable tray Physical Model Display

特徴

  • 密閉構造は、ファイバーを損傷から完全に保護します。
  • 本体は滑らかな表面、エレガントで印象的な难燃性プラスチックで作られています。
  • これにより、ファイバの曲率半径全体が≥ 40mmになります。
  • 固定ファイバーアウトレットを提供することに加えて、データセンターの機器拡張のニーズを満たすためにオプションのフレックスファイバーアウトレットもあります。
  • 信頼性の高い接続と複数の固定方法を提供し、独立してインストールするか、他のケーブルトレイで固定できます。
  • ファイバーケーブルトレイは、必要に応じてファイバーストレージ機能を提供し、方向を変えるための要件を満たすことができます。

仕様

表1: ファイバーケーブルトレイの仕様
幅 (mm) 高さ (mm) 長さ (mm) 素材 断面容量 (2 mmファイバー) 断面容量 (3 mmファイバー)
ストレージ高さ50mm ストレージ高さ75mm ストレージ高さ100mm ストレージ高さ50mm ストレージ高さ75mm ストレージ高さ100mm
120 100 2000 PVC、ABS难燃性材料 955 1433 1910年 424 636 848
240 1910年 2866 3821 849 1273 1698
300 2370 3556 5136 1055 1578 2106
360 2940 4409 6369 1308 1957年 2611
600 4600 7000 10000 2100 3000 4200
ノート: 高さおよび幅はチャネルの内部次元です

主な部品

Display of accessories in the overall framework of fiber cable tray
1
Fiber cable tray
ファイバーケーブルトレイ
  • モデル: CF
  • 関数: 光ファイバー敷设
2
Fiber cable tray cover
ファイバーケーブルトレイカバー
  • モデル: CF-CVR
  • 関数: ファイバーケーブルトレイのエンクロージャ
3
Fiber cable tray connector
コネクタ
  • モデル: CF-CNT
  • 関数: ファイバーケーブルトレイ本体の接続
4
Fiber cable tray 90° horizontal elbow
水平肘
  • モデル: CF-ELB
  • 関数: 45°および90°肘で利用可能なファイバーケーブルトレイのコーナー接続
5
Fiber cable tray horizontal tee
水平ティー
  • モデル: CF-TEE
  • 関数: 内蔵コネクタを装備したファイバーケーブルトレイの水平ティー接続
6
Fiber cable tray horizontal cross
水平クロス
  • モデル: CF-CRS
  • 関数: 内蔵コネクタを备えたファイバーケーブルトレイの水平クロス接続
7
Fiber cable tray 45° internal riser
45° 内部ライザー
  • モデル: CF-IRS
  • 関数: 45°外部ライザーと組み合わせて使用されるケーブルトレイの高さを上げるか下げる
8
Fiber cable tray 45° external riser
45° 外部ライザー
  • モデル: CF-ERS
  • 関数: 45°内部ライザーと組み合わせて使用されるケーブルトレイの高さを上げるか下げる
9
Fiber cable tray universal tee
ユニバーサルティー
  • モデル: CF-APP
  • 関数: ファイバーケーブルトレイ用サイドオープニング接続
10
Fiber cable tray vertical tee
垂直ティー
  • モデル: CF-VTC
  • 関数: ファイバーケーブルトレイ用垂直ティー接続
11
Fiber cable tray reducer
リデューサー
  • モデル: CF-RDC
  • 関数: ファイバーケーブルトレイのリデューサー接続
12
Fiber cable tray vertical reducer tee
垂直リデューサーティー
  • モデル: CF-VTCT
  • 関数: ファイバーケーブルトレイ用垂直レデューサーティー接続
13
Fiber cable tray horizontal reducer tee
水平リデューサーティー
  • モデル: CF-HTC
  • 関数: ファイバーケーブルトレイ用水平レデューサーティー接続
14
Fiber cable tray trumpet
トランペット
  • モデル: CF-TSP
  • 関数: ケーブルドロップアウトのためのストレートセクションまたは大きなフレックスチューブドロップへの接続
15
Fiber cable tray end cap
エンドキャップ
  • モデル: CF-TTR
  • 関数: 終わりを閉じる
16
Fiber cable tray small flex tube drop
小型フレックスチューブドロップ
  • モデル: CF-OUTX
  • 関数: ファイバーケーブルトレイからキャビネットにファイバーを向け、あらゆる仕様のファイバーケーブルトレイに適しています
17
Fiber cable tray flex tube drop
フレックスチューブドロップ
  • モデル: CF-TFKS
  • 関数: ファイバーケーブルトレイからキャビネットにファイバーを誘導し、ファイバーケーブルトレイのすべての仕様に適しています。
18
Fiber cable tray large flex drop
大型フレックスドロップ
  • モデル: CF-OUT
  • 関数: ファイバーケーブルトレイのすべての仕様に適しており、ファイバーアウトレットカードのスリーブとチューブにも使用できます。
19
Fiber cable tray screw diamond plate
M5ネジとナット
  • モデル: CF-ZYNUT
  • 関数: 固定接続部分。
20
Fiber cable tray tube
チューブ
  • モデル: CF-PIPE
  • 関数: 光ファイバールーティングクロージャー。
21
Fiber cable tray end cap with embedded hole
埋め込まれた穴が付いているエンドキャップ
  • モデル: CFD-TTR-CUT
  • 関数: チューブを接続するために大きなフレックスドロップに使用されます。

インストール & 関连アクセサリー

Side mounting and cabinet mounting of fiber cable tray
キャビネット/サイド取り付け/天井ホイスト

ファイバーケーブルトレイは、キャビネット取り付け、サイド取り付け、天井巻き上げの3つの方法で取り付けることができます。 ブラケットとファスナーで安定性を確保します。 それらは、独立して、またはさまざまなケーブルトレイおよびケーブルはしごと組み合わせて取り付けることができます。 光ファイバーの感度を考慮すると、過度の曲げを避けるために、合理的な曲線と角を計画することに特別な注意を払う必要があります。

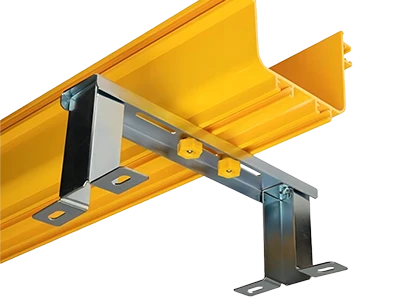

Fiber cable tray cabinet mounting components installation

キャビネット固定インストール

Fiber cable tray side mounting components installation

サイド取り付けインストール

Fiber cable tray ceiling hoisting components installation

天井取り付けインストール

アプリケーション

Full panoramic view of the factory's internal structure

産業施設

Full panoramic view inside the exhibition center

商業ビル

Wind and solar power generation equipment

パワーシステム

Data Center Server Room Equipment Information Storage Room

通信分野

External tour part of the refinery display

石油化学
