ケーブルはしごは配線をよりきちんと整然としたものにします

ケーブルはしご 水平、垂直、および多層の分離された配線場所に適しています。 ケーブル管理の目的を果たし、光ケーブル、カテゴリー5のケーブル、ワイヤ、およびケーブルの設置を標準化するだけでなく、ケーブルの全重量もサポートします。 通常、スチールやアルミニウムなどの金属材料でできており、アルミニウムケーブルはしごとU型ケーブルはしごに分類されます。 どちらのタイプもモジュラー設計を採用しており、必要に応じて柔軟な組み合わせと取り付けが可能です。 コンパクトな構造と大きな配線容量により、容量拡張およびその後のエンジニアリング配線プロジェクト中に、ACライン、DCライン、および信号ラインを分離する「3ライン」分離–の簡単な実装が容易になります。

Cable ladder physical modeling display

特徴

  • オープンデザインを使用します。 幅は必要に応じて選択でき、単層、多層の垂直配線と水平配線を意のままに組み合わせることができます。
  • 丈夫な構造を使用します。 1平方メートルあたりの平均耐荷重は最大300 kg以上です。
  • 美的外観を使用します。 デザインでは、審美的な魅力を強調し、通常はシンプルでエレガントな外観を採用しています
  • 簡単なインストールを使用します。 それはボルトか他のコネクターによって床か壁に直接固定することができます

仕様

表1: ケーブルはしごの仕様
カテゴリ 幅 (mm) 長さ (mm) 厚さ (mm) 重量 (kg) 水平バー (PC) の数 カラー
アルミ合金ケーブルトレイ 200–1000 3000 45/45.7 9
U字型スチールケーブルトレイ 300–800 3000 2.0 4.44–7.58 9/12 青、グレー (カスタマイズ可能)
3.0 7.10–11.81 9/12

主な部品

Display of accessories in the overall framework of the cable ladder
1
Aluminum cable ladder accessories
アルミケーブルはしご
  • モデル: CAL
  • 関数: ケーブル、光ファイバーなどの水平または垂直の设置。
2
Aluminum cable ladder model
アルミモデル
  • モデル: CAL-ZL
  • 関数: アルミケーブルはしごアクセサリー
3
Aluminum cable ladder connector kit
アルミコネクタキット
  • モデル: CAL-CNT
  • 関数: アルミケーブルのはしごの接続
4
Aluminum cable ladder fixing kit
ファスナー
  • モデル: CAL-LDD
  • 関数: アルミケーブルラダーティー、クォーターターン、クロス、水平バー、メインビーム間の接続
5
Aluminum cable ladder embedded fixing kit
埋め込み固定キット
  • モデル: AL-LDD-NQ
  • 関数: アルミケーブルはしごのアセンブリとコーナー接続
6
U-type cable ladder accessories
U字型スチールケーブルトレイ
  • モデル: キュー
  • 関数: ケーブル、光ファイバーなどの水平または垂直の设置。
7
U-type cable ladder connector
Uコネクタ
  • モデル: CU-CNT
  • 関数: U型ケーブルはしごの接続
8
U-type cable tray 100° corner plate
100° コーナープレート
  • モデル: CU-L100
  • 関数: U型ケーブルはしごの角での接続
9
U-type cable tray 50° corner plate
50° コーナープレート
  • モデル: CU-L50
  • 関数: Uタイプケーブルのはしごの垂直壁のインストールのための固定

インストール & 関连アクセサリー

Installation structure of aluminum cable ladder
アルミケーブルはしご

アルミケーブルラダー高強度アルミニウム合金材料で作られた、構造的な堅牢性と耐久性を保証するだけでなく、優れた耐酸化性と優れた熱伝導率を備えており、ケーブルの熱放散に役立ちます。 特に、送電やデータセンターなどのアプリケーションに適しています。

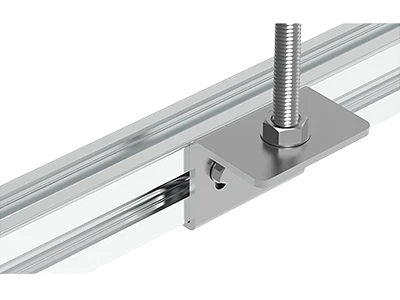

Aluminum cable ladder Z-type kit

Z型キット

Aluminum cable tray Ω-type hanging kit

Ω 型吊り下げキット

Aluminum cable tray main beam hanger

メインビームハンガー

Aluminum cable ladder main beam support

主要なビームサポート

Installation Structure of U-shaped Steel Cable Tray
U型ケーブルはしご

高品質の鋼で作られたそのU字型のデザインは、全体的な耐荷重と耐衝撃性を高めます。 その表面はホットディップ亜鉛メッキまたはスプレーで処理され、錆や化学腐食を効果的に防止し、それによって耐用年数を延ばすことができます。 デザインはシンプルで、インストールとメンテナンスが容易です。

U-type cable ladder Z-type kit

Z型キット

U-type cable ladder Ω-type hanging kit

Ω 型吊り下げキット

U-type cable ladder up Ω-type hanging kit

Up Ω 型吊り下げキット

U-type cable ladder up hanging butterfly plate Accessories

ぶら下げ蝶プレート

アプリケーション

Full panoramic view of the factory's internal structure

産業施設

Full panoramic view inside the exhibition center

商業ビル

Wind and solar power generation equipment

パワーシステム

Data Center Server Room Equipment Information Storage Room

通信分野

External tour part of the refinery display

石油化学
