チャネルケーブルトレイ–モジュラー設計より容易な取付けのための

チャンネルケーブルトレイ 軽量で耐荷重性が高く、見た目に美しく、シンプルな構造で、取り付けが簡単です。 石油、化学、電力、軽工業、テレビ、電気通信などの業界で最も広く使用されているケーブルトレイの1つです。 電源ケーブルの取り付けや制御ケーブルの敷設に適しています。

Physical modeling display of channel cable tray

特徴

  • 底には通気孔があり、ケーブルの換気と冷却に役立ちます。
  • 耐食性材料から作られて、それは様々な环境条件下で使用することができます。
  • モジュール設計が採用され、インストールプロセスが容易になります。
  • 複数のケーブルをサポートして保護し、安全性と安定性を確保できます。

仕様

表1: チャンネルケーブルトレイの仕様
高さ (mm) 幅 (mm) 長さ (m) カラー 素材 表面処理
50 100 2 (カスタマイズ可能) 工業用グレー (カスタマイズ可能) アルミ合金、ステンレス钢 粉末コーティング、電気亜鉛メッキ、ホットディップ亜鉛メッキ
75 150
100 200、300、400、500、600、800
150 250, 300, 400, 500, 600, 800
200 400、500、600、800
注:
  • カスタムサイズが利用可能です。
  • 高さと幅は、ケーブルトレイの外形寸法を指します。
  • 画像中の穿孔は、例示目的のみであり、具体的には、実際の条件に従うものとする。

主な部品

Accessories display in the overall framework of channel cable tray
1
Perforated cable tray for channel cable tray
穴あきケーブルトレイ
  • モデル: PCT
2
90° horizontal elbow for channel cable tray
90° 水平肘
  • モデル: PCT-ELB90
3
Horizontal tee for channel cable tray
水平ティー
  • モデル: PCT-TEE
4
Horizontal cross for channel cable tray
水平クロス
  • モデル: PCT-CRS
5
90° vertical down elbow for channel cable tray
90° 垂直ダウン肘
  • モデル: PCT-ERS
6
90° vertical up elbow for channel cable tray
90° 垂直アップ肘
  • モデル: PCT-IRS
7
Vertical tee down for channel cable tray
上向きの垂直ティー
  • モデル: PCT-VERTICALTEE
8
Vertical tee up for channel cable tray
下向き垂直ティー
  • モデル: PCT-LVETEE
9
Reducer for channel cable tray
リデューサー
  • モデル: PCT-RDC
10
Right hand reducer for channel cable tray
右手リデューサー
  • モデル: PCT-RR
11
Left hand reducer for channel cable tray
左手のReducer
  • モデル: PCT-LR
12
Divider for channel cable tray
仕切り
  • モデル: TY-DVR
13
End cap for channel cable tray
エンドキャップ
  • モデル: TY-TTR
14
Connector for channel cable tray
コネクタ
  • モデル: TY-ZL
15
Vertical adjust couple for channel cable tray
垂直調整カップル
  • モデル: PCT-VAC
16
Adjustable connector for channel cable tray
调整可能なコネクタ
  • モデル: PCT-HACC
17
Cover for channel cable tray
カバー
  • モデル: TY-CVR
18
Cover clip for channel cable tray
カバークリップ
  • モデル: TY-CLP
19
Cover clamp for channel cable tray
カバークランプ
  • モデル: TY-SCLP
20
Bolts and nuts for channel cable tray
ボルト & ナット
  • モデル: TY-CHB & FN

インストール & 関连アクセサリー

Channel cable tray is hoisted with bracket
天井ホイスト

施設スペースが限られている場所や、地面をきれいに保つ必要がある場所に適しています。 このように、それはスペースを節約し、地面の障害物を避けることができます。 設置中は、構造の耐荷重がケーブルトレイとその荷重を支えることができるようにする必要があります。

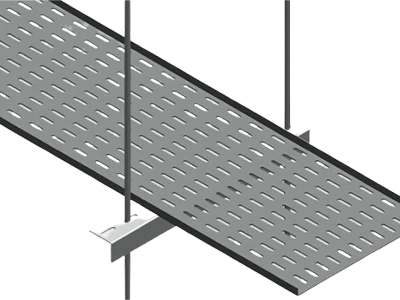

Angle bar bracket for channel cable tray ceiling hoisting

角度バーブラケット

Straight bracket for channel cable tray ceiling hoisting

ストレートブラケット

Threaded rod for channel cable tray ceiling hoisting

ねじロッド

Nut for channel cable tray ceiling hoisting

ナット

Channel cable tray is supported by a combination of hanging bracket and wall brackets
壁取り付け

短い配線ラン、または壁に沿った配線に適しています。 垂直スペースを効果的に活用し、ケーブルの流通と管理を容易にすることができます。 通常、ケーブルトレイを固定するためにさまざまなタイプの留め具と拡張ボルトが使用されるため、取り付けが簡単かつ迅速になります。

Wall bracket for channel cable tray

壁ブラケット

Strengthening bracket for channel cable tray wall mounting

強化ブラケット

Strengthen bracket for channel cable tray wall mounting

ブラケットを強化する

Strengthening ceiling bracket for channel cable tray wall mounting

天井ブラケットの強化

Under floor stand for channel cable tray floor mounting
床取り付け

ケーブルの頻繁なメンテナンスや検査が必要な場所に適しており、簡単にアクセスでき、拡張可能な配線環境を提供します。 ケーブルトレイは、その安定性を確保するためにベースボルトを使用して固定されています。

Under floor stand for channel cable tray floor mounting

フロアスタンド (床取り付け)

Bolts and nuts for channel cable tray floor mounting

ボルト & ナット

アプリケーション

Full panoramic view of the factory's internal structure

産業施設

Full panoramic view inside the exhibition center

商業ビル

Wind and solar power generation equipment

パワーシステム

Data Center Server Room Equipment Information Storage Room

通信分野

External tour part of the refinery display

石油化学
