Realistic picture of the solid bottom cable tray after installation

Hogar Productos Bandeja de cableBandeja de cable inferior sólida

Bandeja de cable inferior sólida: Bandeja de cable de tipo antiinterferente cerrada

Bandeja de cable de fondo sólido Es un tipo completamente cerrado de bandeja de cable, su diseño de fondo plano sin agujeros evita eficazmente que el polvo, las gotas de agua y otras impurezas dañen los cables. Es adecuado para colocar cables de computadora, cables de comunicación, cables de termopar y otros cables de control de sistema altamente sensibles. Además, proporciona una buena protección contra el blindaje de interferencias para los cables de control y en entornos muy corrosivos.

Solid bottom cable tray made of metal plates

Características

La estructura completamente cerrada proporciona una mejor protección del cable.
Efectivamente proteger la interferencia, adecuado para sistemas de alta sensibilidad.
Puede soportar ambientes corrosivos duros, con buena resistencia a la corrosión.
Estructura robusta y excelente rendimiento de protección del cable, proporcionando una mayor fiabilidad.

Especificaciones

Tabla 1: Especificaciones de la bandeja de cable inferior sólida
Altura (mm)	Anchura (mm)	Longitud (metros)	Color	Material	Tratamiento superficial
50	100	2 (personalizable)	Gris industrial (personalizable)	Aleación de aluminio, acero inoxidable	Recubierto de polvo, electrogalvanizado, galvanizado en caliente
75	150
100	200, 300, 400, 500, 600, 800
150	250, 300, 400, 500, 600, 800
200	400, 500, 600, 800
Notas: Tamaños especiales se pueden personalizar. La altura y el ancho se refieren a las dimensiones externas de la bandeja de cables.

Piezas principales

Display of accessories in the overall framework of the solid bottom cable tray

1

Horizontal tee for solid bottom cable tray

Tee horizontal

Modelo: TEE
Función: La bandeja de cable inferior sólida permite que los cables pasen a través en tres direcciones horizontales.

2

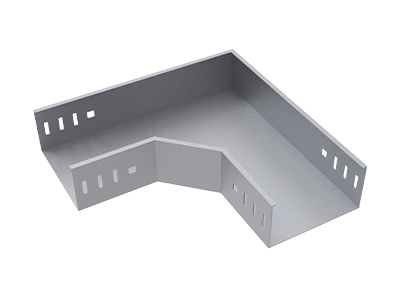

90° horizontal elbow for solid bottom cable tray

90° Codo horizontal

Modelo: ELB90
Función: La bandeja de cable inferior sólida permite que los cables pasen a través en un codo 90°.

3

Horizontal cross for solid bottom cable tray

Cruz horizontal

Modelo: CRS
Función: La bandeja de cable inferior sólida permite que los cables pasen a través en cuatro direcciones horizontales.

4

Vertical Tee Up

Modelo: LVETEE
Función: Bandeja de cable de fondo sólido permite que los cables pasen verticalmente hacia abajo en una dirección horizontal.

5

90° vertical up elbow for solid bottom cable tray

90° Vertical hasta el codo

Modelo: IRS
Función: La bandeja de cable inferior sólida se dobla verticalmente hacia abajo.

6

Reductor

Modelo: RDC
Función: Reduzca la bandeja de cable inferior sólida de un tamaño más grande a uno más pequeño.

7

90° vertical down elbow for solid bottom cable tray

90° Vertical hacia abajo codo

Modelo: ERS-
Función: La bandeja de cable inferior sólida se dobla verticalmente hacia arriba.

8

Vertical tee down for solid bottom cable tray

Vertical Tee Abajo

Modelo: VERTICALTEE
Función: La bandeja de cable inferior sólida permite que los cables pasen verticalmente hacia abajo en una dirección horizontal.

9

Cable Trunking

Modelo: Por CT
Función: La bandeja de cable inferior sólida permite que los cables pasen directamente.

10

Conector

Modelo: TL-ZL
Función: Conector directo para la bandeja de cable.

11

Vertical equal right lower elbow for solid bottom cable tray

Codo inferior derecho igual vertical

Modelo: BVTW
Función: Paso vertical hacia abajo de cables en la bandeja de cable inferior sólida.

12

Casquillo de extremo

Modelo: TY-TTR
Función: Cierre en el extremo de la bandeja de cable.

Instalación y accesorios relacionados

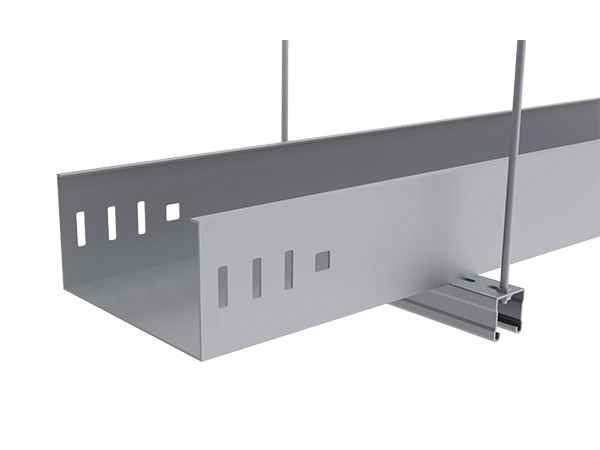

Solid bottom cable tray suspended from the ceiling

Techo de elevación

Es adecuado para sitios industriales o grandes oficinas con numerosos dispositivos y que requieren una extensa instalación de cables. Ofrece el ahorro de espacio y facilita la limpieza y la utilización del piso.

Straight bracket for solid bottom cable tray

Soporte recto

Threaded rod for solid bottom cable tray

Varilla roscada

Trapeze bracket for solid bottom cable tray

Soporte de trapecio

Hanging support for solid bottom cable tray

Soporte colgante

PDF icon for more information on ceiling hoisting accessories

Side wall mounted solid bottom cable tray

Montaje en la pared

Es adecuado para lugares con suficiente longitud de pared y donde se necesita cableado en línea recta. El montaje en pared es un método relativamente económico y práctico, con un proceso de instalación simple, pero requiere garantizar la capacidad de carga de la pared.

Wall bracket for solid bottom cable tray

Soporte de pared

Cantilever arm for solid bottom cable tray

Brazo voladizo

Abrazadera de la cubierta

Soporte de piso

PDF icon to read more about wall mounting accessories

Aplicaciones

Full panoramic view of the factory's internal structure

Instalaciones industriales

Full panoramic view inside the exhibition center

Edificios comerciales

Wind and solar power generation equipment

Sistemas de potencia

Data Center Server Room Equipment Information Storage Room

Campo de comunicaciones

External tour part of the refinery display

Petroquímica
